Analizador de Punto de Rocío de Hidrocarburos y Agua – ZEGAZ



Los analizadores ZEGAZ ofrecen la solución más avanzada del mercado para la determinación del punto de rocío, tanto de agua como de hidrocarburos. Se basan en una tecnología patentada denominada CEIRSTM, por sus siglas en inglés de “Espectroscopía Infrarroja Evanescente de espejo Enfriado”. Aunque es un método de espejo frío basado en principios fundamentales, utiliza métodos de espectroscopía infrarroja para poder diferenciar sin ambigüedad el punto de rocío de agua y del de hidrocarburos, evitando al mismo tiempo que otros contaminantes puedan interferir en la medida.

En una mezcla de gas formada por hidrocarburos, como el gas natural, cuando la temperatura se va reduciendo progresivamente llegará un momento en el que alguno de los componentes de la mezcla gaseosa empiece a condensar. Tecnologías más antiguas detectaban el momento en el que se ha producido esta condensación mediante la reflexión de un haz de luz sobre una superficie, normalmente metálica. Esos analizadores no pueden distinguir entre el punto de rocío de agua o de hidrocarburo, pueden sufrir interferencias por otros contaminantes y requieren limpiezas frecuentes.

CEIRSTM resuelve los problemas anteriores. Emplea un haz de luz infrarroja que nunca atraviesa la fase gaseosa y, puesto que se analiza el espectro de absorción de las gotas depositadas, determina con precisión tanto el punto de rocío de agua como el de hidrocarburo. Por otra parte, permite determinar el punto de rocío a la presión de la línea. Esto es importante, porque la presión ejerce una influencia significativa en esta medida y los cálculos teóricos de conversión introducen nuevas incertidumbres en los resultados

Ventajas

$

Espejo no metálico, inmune a contaminantes, con muy baja masa térmica y extremadamente duro.

$

Método espectroscópico. Distingue entre punto de rocío de hidrocarburo y agua. No se ve afectado por otros componentes.

$

Punto de rocío real. Basado en principios de medida fundamentales, libre de errores propios de métodos de cálculo.

$

Alta estabilidad

$

Sin consumibles

$

Autolimpieza

$

Sin requisitos de calibraciones periódicas

$

Trazabilidad NIST

Modelos

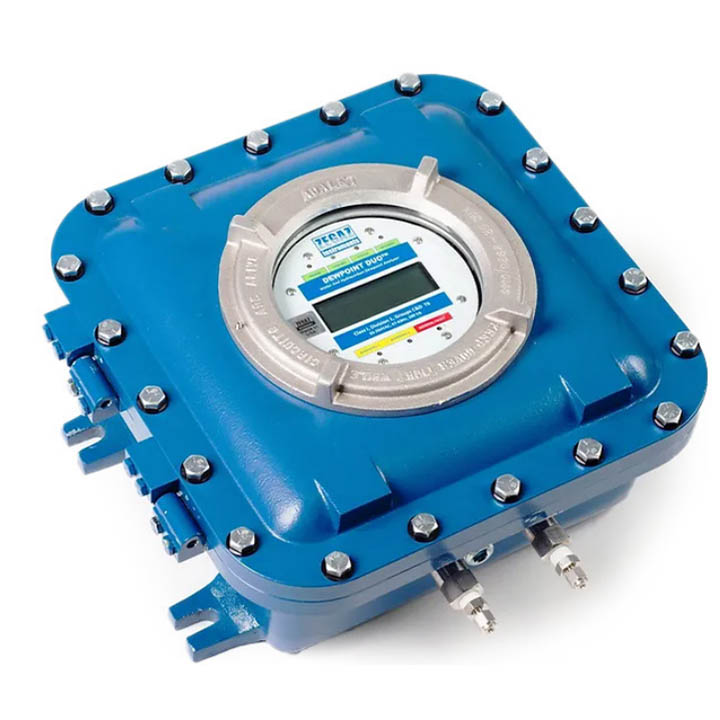

ZEGAZ DewPoint DUOTM

  • Punto de rocío de agua y de hidrocarburo
  • Precisión de ± 0,5ºC
  • Punto de rocío más bajo alcanzable: -40 ºC
  • Tiempo de medida: 2-12min
  • Presión de proceso hasta 135bar
  • Salidas; 4x 4-20mA, 3x DO, RS-232, RS-485, Ethernet, Modbus Gould RTU, Daniel RTU
  • IP66
  • Temperatura de operación (ambiente): -20 a +60ºC
  • ATEX

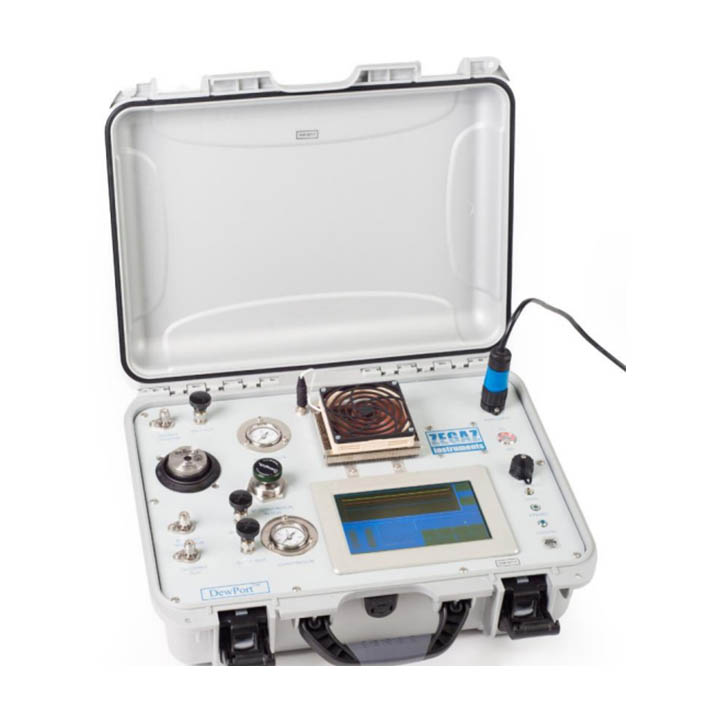

ZEGAZ DewPortTM

  • Equipo portátil
  • Punto de rocío de agua y de hidrocarburo
  • Punto de rocío más bajo alcanzable: -40ºC
  • Presión de entrada máxima: 103bar
  • Batería opcional
  • Data Logging de hasta 1000 medidas.
  • ATEX

ZEGAZ WDP5000TM

La mayor parte de los analizadores en el mercado, tales como TDLAS, óxido de aluminio, capacitivos o electrolíticos (P2O5), se utilizan para medir la concentración de agua. A partir de ese dato, calculan el punto de rocío. Esto origina diversos errores en la determinación del punto de rocío. El WDP5000TM realiza una medida real del punto de rocío. No requiere enviar el equipo de forma periódica a calibrar, puede trabajar a la presión de proceso y cuenta con trazabilidad NIST.

  •  Mide el punto de rocío de agua real.
  • Punto de rocío más bajo alcanzable: -40ºC
  • Presión de entrada máxima: 135bar
  • Salidas; 4x 4-20mA, 3x DO, RS-232, RS-485, Ethernet, Modbus Gould RTU, Daniel RTU
  • IP66
  • Temperatura de operación (ambiente): -20 a +60ºC
  • ATEX

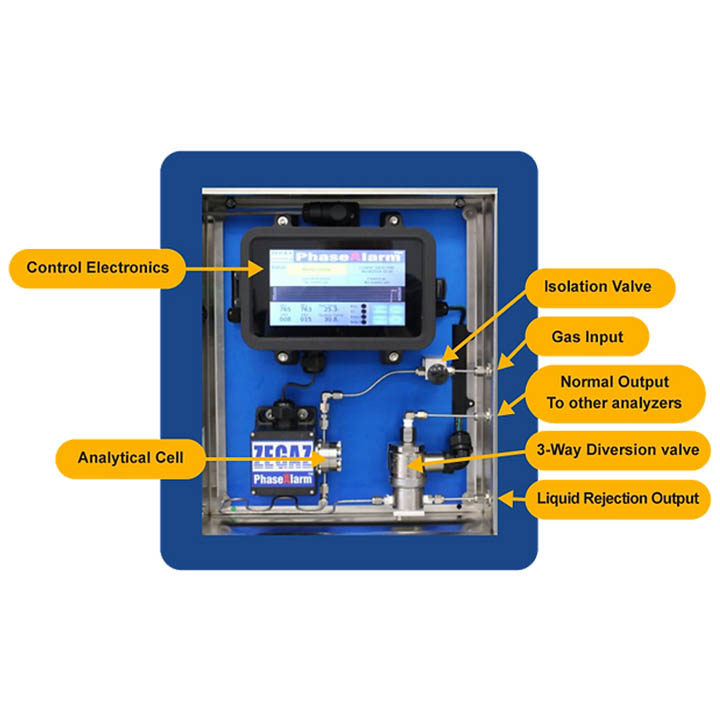

ZEGAZ PhaseAlarmTM

Equipo para la detección de aerosoles y líquidos en las líneas de muestra de cromatógrafos y otros analizadores de gas. Cuando detecta líquido, lo desvía y protege los analizadores. La entrada de líquido en los cromatógrafos de gas es una causa frecuente de averías y fallos que provoca largos tiempos de parada de los equipos.



Aplicaciones

$

Gasoductos, refinerías, almacenamiento de gas natural, biogás, centrales térmicas de gas natural.
